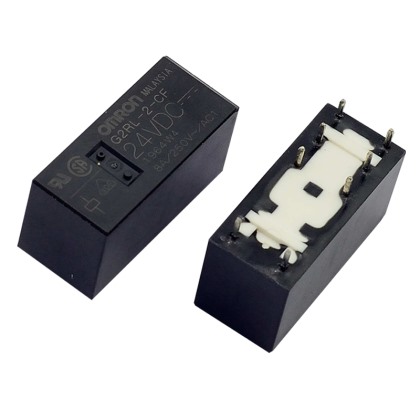

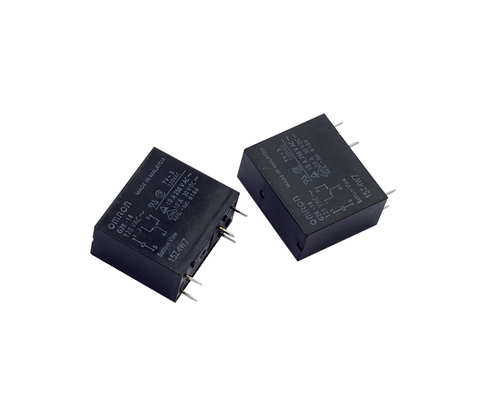

G2RL-2 PCB功率繼電器
15.7mm纖薄型功率繼電器，非常適合用于微型設備
提供種類豐富的單極、雙極、大容量型(16A)和高靈敏度型(250mW)繼電器。
外形纖薄，最大高度僅為15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2標準
符合IEC/EN 60335-1。（-HA型號）
符合85℃和105℃（-CV型號）的使用環境溫度要求。
間距和爬電距離：8mm / 8mm以上。
線圈絕緣類型：F類(UL1446)。
G2RL-1(A)-E-ASI：提供額定值符合TV3標準的型號。
符合IEC/EN 60079-15
(型號G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
15.7mm纖薄型功率繼電器，非常適合用于微型設備
提供種類豐富的單極、雙極、大容量型(16A)和高靈敏度型(250mW)繼電器。
外形纖薄，最大高度僅為15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2標準
符合IEC/EN 60335-1。（-HA型號）
符合85℃和105℃（-CV型號）的使用環境溫度要求。
間距和爬電距離：8mm / 8mm以上。
線圈絕緣類型：F類(UL1446)。
G2RL-1(A)-E-ASI：提供額定值符合TV3標準的型號。
符合IEC/EN 60079-15
(型號G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
端子形狀 市場代碼 分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位 印刷電路板用端子 通用繼電器 標準 DPST-NO (2a) 耐助焊劑型 G2RL-2A 5、12、24、48 VDC 20個/根 塑料密封型 G2RL-2A4 DPDT (2c) 耐助焊劑型 G2RL-2 G2RL-2-ASI 塑料密封型 G2RL-24 家用電器 標準 DPST-NO (2a) 耐助焊劑型 G2RL-2A-HA 5, 12, 24 VDC DPDT (2c) G2RL-2-HA
- ■額定值
●線圈項目額定電壓 額定電流
(mA)線圈電阻
(Ω)動作電壓 (V) 復位電壓 (V) 最大容許電壓 (V) 消耗功率(mW) 額定電壓的% 標準、
大容量5 VDC 80.0 62.5 70% 以下 10% 以上
10 to 32% *130%
（85℃時）約 400
約 100 *12 VDC 33.3 360 24 VDC 16.7 1,440 48 VDC 8.96 5,358 約 430 高靈敏度 5 VDC 50 96 75% 以下 10% 以上 約 250 12 VDC 20.8 576 24 VDC 10.42 2,304 注1.額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%。
注2.動作特性是在線圈溫度為23℃時的測定值。
注3."最大電壓"是指繼電器線圈能承受的電壓最大值。
* 這些數值僅適用于-PW型。采用保持電壓時的功耗約為100 mW。請?jiān)诘?頁"線圈電壓下降（保持電壓）"中確認詳細信息。
●接點（耐助焊劑）分類型號項目標準型（阻性負載） 大容量型（阻性負載） 高靈敏度型（阻性負載） 1極 2極 1極 接點類型 單 接點材質 銀合金（無鎘） 額定負載 12 A at 250 VAC
12 A at 24 VDC
(見"注")8 A at 250 VAC
8 A at 30 VDC
見"注")16 A at 250 VAC
16 A at 24 VDC
(見"注")10 A at 250 VAC
(見"注")額定通電電流 12 A (見"注") 8 A (70°C)/5 A (85°C)
(見"注")16 A (見"注") 10 A (見"注") 最大開關電壓 440 VAC, 300 VDC 最大開關電流 12 A 8 A 16 A 10 A 故障率P水準（參考值*） 40 mA at 24 VDC 此值在開關頻率為120次/分鐘的條件下測得。
注.有關密封型號的額定值，請聯系歐姆龍銷售代表。
■特性
●耐助焊劑型標準型 大容量型 高靈敏度型 1極 2極 1極 接點電阻 *1 100 mΩ 以下 動作（設定）時間 15 ms 以下 釋放（復位）時間 5 ms 以下 絕緣電阻 *2 1,000 MΩ 以上 耐電壓 線圈與接點間 5,000VAC 50/60Hz 1min 同極接點間 1,000VAC 50/60Hz 1min 異極接點間 ? 耐沖擊電壓 10 kV (1.2 x 50 μs) 耐振動 壽命 10～55～10Hz，單振幅0.75mm（雙振幅1.5mm） 誤動作 10～55～10Hz，單振幅0.75mm（雙振幅1.5mm） 耐沖擊 壽命 1,000 m/s2 誤動作 通電：100 m/s2, D斷電：00 m/s2 耐久性 機械壽命 20,000,000次（每小時18,000次） 電氣壽命 *3
（阻性負載）G2RL-1A, G2RL-1(-HA):
50,000次 250 VAC, 12 A
30,000次 24 VDC, 12 AG2RL-2(A)(-HA), G2RL-2-ASI:
30,000次 250 VAC, 8 A
30,000次 30 VDC, 8 AG2RL-1A-E(-ASI,-HA),
G2RL-1-E(-ASI,-HA, -PW):
30,000次 250 VAC, 16 A
30,000次 24 VDC, 16 A
G2RL-1A-E-CV(-HA):
50,000次 250 VAC, 16 A
105°CG2RL-1(A)-H:
50,000次 250 VAC, 10 A使用環境溫度 --40℃～85℃（無結冰或凝露）
-40℃～105℃（無結冰或凝露），G2RL-1A-E-CV(-HA)使用環境濕度 5%～85%（無結冰或凝露） 重量 約12 g 注1. 上表中的值為23℃時的初始值。
注2. 有關密封型號，請聯系歐姆龍銷售代表。
*1. 測量條件：在DC 5V、1A時采用電壓降方法
*2. 測量條件：采用500VDC兆歐表在與測量耐壓強度相同的位置測得。
*3. 每小時1,800次。 (單位: mm)
G2RL-2A(-HA), G2RL-2A4
PCB安裝孔 (底視圖)
端子排列/內部連接
(底視圖)
(線圈無極性)
G2RL-2(-HA), G2RL-24,
G2RL-2-ASI
PCB安裝孔(底視圖)
端子排列/內部連接
(底視圖)
(線圈無極性)
